TV-9104UHM
Matrice de comutare video UHD fără întreruperi
Mai multe
Control Central & Sistem Matrix · Altele

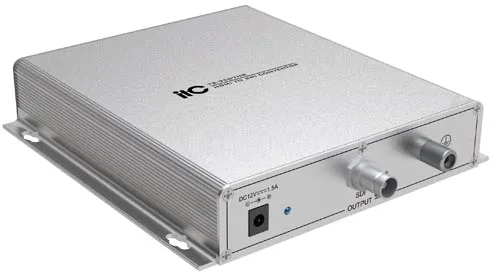

Este specializat în conversia semnalelor HDMI HD sau SD în semnale SDI. Dispozitivul integrează un receptor SDI și un modulator HDMI pentru a converti cu ușurință semnalele HDMI în semnale SDI.
Caracteristici
- Control prin port serial sau comutator de cod extern pentru selectarea rezoluției.
- Intrarea HDMI suportă HDMI1.3, compatibilă cu HDMI 1.2 și HDMI 1.1.
- Ieșire de semnal video SDI HD de maximum 2.97Gbps.
- Rezoluție de intrare de până la 1920 x 1080P@60Hz.
- Rezoluție de ieșire de până la 1920 x 1080P@30Hz.
Specificații tehnice
| Model | TS-9507HS |
|---|---|
| HDMI input | |
| Protocoale suportate | HDMI1.3a, HDCP1.3，EDID1.4 |
| Pixel bandwidth | 225MHz , fully digital |
| Interface bandwidth | 3.25Gbps, fully digital |
| Signal strength | T.M.D.S. +/- 0.4Vpp |
| Minimum/maximum level | T.M.D.S. 2.9V/3.3V |
| Impedanță | Differential 100Ω |
| Input resolution | 800X600@60Hz、1024X768@60Hz、1280X720@60Hz、1280X800@60Hz、1280X1024@60Hz、1366X768@60Hz、1440X900@60Hz、1600X900@60Hz、1920X1080p@60Hz |
| Ieșire | |
| Port | Female port BNC connector |
| Câștig | 0db |
| Lock rate | Auto |
| Operating standard | SMPTE 292M,SMPTE 259M,SMPTE 242M,ITU-RBT.601 |
| | ITU-RBT.1120 |
| Input return consumption | <-14 dB @ 1MHz ~ 1.5GHz |
| Output return consumption | <-12 dB @ 1MHz ~ 1.5GHz |
| Maximum rate | 2.97Gbps |
| Data mode | 8 or 10bit |
| Input and output level | 0.80Vp-p+/- 10% |
| Input and output impedance | 75 Ω |
| Equilibrium type | Automatic |
| Maximum input distance | 100M |
| Serial port control | |
| Interfață | Phoenix port |
| Electrical level | RS232 |
| Baud rate | 9600bps |
| Specificații | |
| Temperatură de funcționare | -20℃～ +70℃ |
| Umiditate mediu | 20%～80% relative humidity, no condensation |
| Putere de intrare | DC12V 1.5A |
| Consum maxim de energie | 6W |
| Dimensiuni (L×W×H) | 163x156x32 mm |
